处理器基本上会按照程序中书写的机器指令的顺序执行。按照书写顺序执行称为按序执行（In-Order ）。按照书写顺序执行时，如果从内存读取数据的加载指令、除法运算指令等延迟（等待结果的时间）较长的指令后面紧跟着使用该指令结果的指令，就会陷入长时间的等待。尽管这种情况无可奈何，但有时，再下一条指令并不依赖于前面那条延迟较长的指令，只要有了操作数就能执行。
此时可以打乱机器指令的顺序，就算指令位于后边，只要可以执行，就先执行，这就是乱序执行（Out-of-Order）。
乱序执行时，由于数据依赖性而无法立即执行的指令会被延后，因此可以减轻数据灾难的影响。
保留站

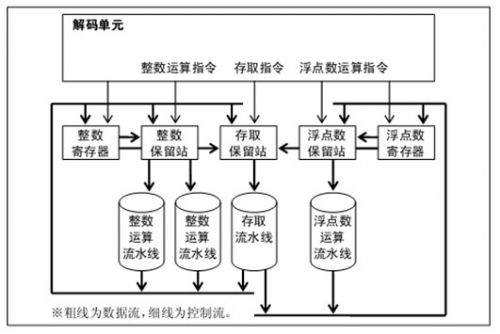

乱序执行采用了如图1 所示的保留站（Reservation Station ）这种类似于接待室的设施。
图1 使用保留站乱序执行
解码单元解码后的指令不是直接送到流水线，而是根据各自的指令种类，将解码后的指令送往各自的保留站中保存下来。如果操作数位于寄存器中，就把操作数从寄存器中读出来，和指令一起放入保留站。相反，如果操作数还在由前面的指令进行计算，那么就把那条指令的识别信息保存下来。
然后，保留站把操作数齐备、可执行的指令依次送到流水线进行运算。即使指令位于前面，如果操作数没准备好，也不能开始执行，所以保留站中的指令执行顺序与程序不一致（乱序）。另外，保留站会监视执行流水线输出的结果，如果产生的结果正好是等待中的指令的操作数，就将其读入，这样操作数齐备后，等待中的指令就可以执行了。
此外，图1 给每种指令都设置了保留站，而有的处理器用一个保留站控制所有流水线。
反向依赖的问题
乱序执行在等待时间内完成其他工作，能提高效率，但也会产生问题。例如下面这段程序。
LD r1，［a］; ←将内存的变量a 读入到寄存器r1（加载）
ADD r2，r1，r5; ←r1与r5相加，保存到r2
SUB r1，r5，r4; ←r5减去 r4，保存到 r1
执行这类程序时，开头的加载指令缓存未命中时，将变量a 读取到r1 就需要很长时间。而下一条ADD指令要使用r1 的值作为操作数，所以在加载指令完成之前，ADD指令无法执行。

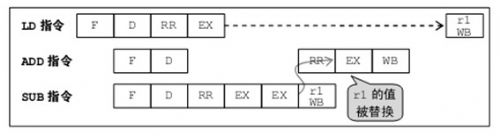

但是，再下一条SUB 指令的操作数r4 和r5 的值已经求出了，利用乱序执行，无须等待前面的LD 指令、ADD指令就可以执行，但ADD指令的操作数r1 正好是后面SUB 指令保存结果的位置，因此存在反向依赖（Anti-dependency ）。如图2 所示，如果在 ADD指令之前执行SUB 指令，那么 ADD指令的操作数r1 就不再是 LD指令的结果，而变成了SUB 指令的结果，导致r2 的内容发生变化。另外，LD 指令将结果保存到r1 的行为也要比SUB 指令将结果保存到r1 的行为晚，因此后面r1 的值也会因乱序执行而变化。
图2 反向依赖的问题：在ADD指令之前执行SUB 指令时的情况
因此，存在反向依赖时，调整指令的执行顺序，会导致无法得到正确结果。
重命名——消除反向依赖
为了避免反向依赖的问题，乱序执行时要进行重命名（Rename）处理。
重命名处理将程序中记载的寄存器编号（称为“逻辑寄存器”）对应到物理寄存器编号上。各指令写入结果的逻辑寄存器一定要分配到空闲的物理寄存器上。
LD p11，［a］; ←将内存的变量读入寄存器p11 （r1）
ADD p12，p11，r5; ←p11 （r1）与 r5相加，保存到p12 （r2）
SUB p13，r5，r4; ←r5减去 r4，保存到 p13 （r1）

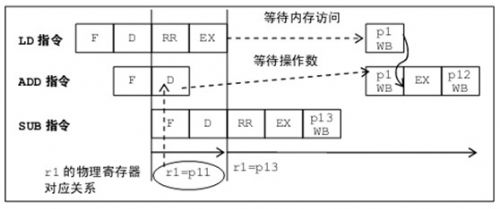

这样，如图3 所示，LD指令要将结果保存到r1 ，而实际上被重命名，结果保存到了物理寄存器p11。解码下一条 ADD指令时，对应表中记载了 r1 = p11 ，因此将使用 r1 的部分改变为使用p11。此外，存放 ADD指令结果的r2 寄存器对应到空闲物理寄存器p12。而SUB 指令的结果也要保存到r1 ，此时要将r1对应到空闲的物理寄存器p13 上。
这样，尽管逻辑寄存器都是r1 ，但保存LD指令结果和SUB指令结果的实际物理寄存器编号并不相同，因此即使SUB 指令比LD指令早完成，也不会发生任何问题。这种处理叫做寄存器重命名。
图3 反向依赖问题：重命名后的情况
寄存器重命名的原理
为了实现寄存器重命名，乱序执行处理器要拥有物理寄存器池，以及逻辑寄存器和物理寄存器的对应表，指令解码时分配空闲物理寄存器，并把对应关系记录到表中。而且，指令解码时要查找对应表，将后续指令的操作数使用的逻辑寄存器转换成物理寄存器。指令执行结束时，还要回收不用的物理寄存器，将其放回空闲物理寄存器池中。
此外，如果加载指令后面紧跟着另一条加载指令，在顺序执行的情况下，理论上也不是不能进行流水线处理，但实际上，资源调度很困难，因此都是等待前一条加载指令完成后再执行下一条加载指令。那么，在乱序执行的情况下，只要能确定后面的加载指令的地址，就能在前一条加载指令完成后，继续执行后面的加载指令。

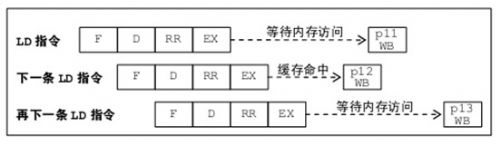

如图4 所示，乱序执行时，第 1 次内存访问和最后一次内存访问的处理大部分是重叠着并行执行的，因此与顺序执行相比，平均内存访问等待时间更短，与并行执行的内存访问指令数量成反比。
当然，为了实现多个内存访问重叠执行，内存访问指令的处理单元必须支持流水线执行。
图4 通过乱序执行并行执行多条加载指令
保证正确的中断
但是，乱序执行改变指令顺序后，还有可能产生问题。
LD r1，［a］; ←将内存的变量a 读入到寄存器r1（加载）
ADD r2，r1，r5; ←r1与r5相加，保存到r2
SUB r3，r3，r4; ←r3减去 r4，保存到 r3
上述例子中，LD指令要访问的变量a 的内存地址会发生页面管理设施的TLB 未命中，进一步查找内存上的页表，如果内存地址位于未分配给该程序的页上时，就无法执行LD指令。
此时，处理器会发生非法访问异常并通知操作系统。然后操作系统会执行必要的异常处理，例如为该页分配物理内存等，并重新执行程序中的 LD指令。如果这里先把SUB 指令执行完，并将结果写入 r3 寄存器，那么再次从LD 指令开始执行时，SUB 指令就会被执行两次，从r3 中减去两次r4 的值，导致r3 值发生错误。
但是，如果像下面这样重命名的话：
LD p11，［a］; ←将内存的变量a 读入寄存器 p11 （r1）
ADD p12，p11，r5; ←p11 （r1）与 r5相加，保存到p12 （r2）
SUB p13，r3，r4; ←r3减去 r4，保存到 p13 （r3）

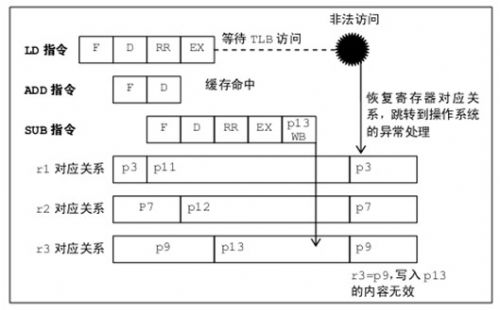

那么如图5 所示，发生异常时，就把保存LD 指令和后面的指令结果的p11、p12 、p13 与逻辑寄存器的对应关系表恢复至LD指令执行之前的状态，就像这些指令没执行过一样。
图5 异常发生时恢复处理器的状态
重命名的主要目的是消除反向依赖，增加恢复功能后，还能取消执行过的指令，正确实现中断。
总之，重命名机制能解决反向依赖的问题，异常发生时也能保证和顺序执行同样的状态，因此乱序执行对程序完全没有影响。
文/Hisa Ando
本文节选自《支撑处理器的技术——永无止境地追求速度的世界》一书，本书由Hisa Ando（安藤桐）著,李剑译，由电子工业出版社出版。
